◇   CL-JXQ-GX系列高效凈水器是在我公司研發的盤管網格反應器（取得國家發明專利）的基礎上，充分考慮用戶的使用要求設計生產的生活飲用水凈化設備（取得國家實用新型專利）。它具有結構緊湊合理、操作簡便、運行穩定、處理效果好，適應性強、使用壽命長等特點。

◇   CL-JXQ-GX系列高效凈水器采用食品級不銹鋼板材制造，將投藥、混合、混凝、沉淀、污泥濃縮、自動反沖洗、消毒等凈水工藝流程優化組合，能將高濁度原水凈化成符合國家《生活飲用水衛生標準》( GB5749-2006)要求的生活飲用水。

◇   CL-JXQ-GX系列高效凈水器依配置的消毒加藥設備的不同分為CXZ-A型及CL-JXQ-GX-B型。

◇   CL-JXQ-GX系列凈水器還可依用戶需求配置我司自有研發的無電源清水池水位自動控制裝置（取得國家實用新型專利），清水池水滿時自動關閉設備進水具有節水省藥的功能。

◇   CL-JXQ-GX系列凈水器適用于l類11類地表水源，原水濁度小于1500 NTU、短時間允許達到3000NTU的原水處理。出水濁度達到國家生活飲用水標準。適合廣大衣村鄉鎮、農場、遠離城市的中小型企業單位、部隊營區、的生活飲用水的凈化需要。

◇   CL-JXQ-GX系列高效凈水器采用由我司研制無須電源的壓力式加藥罐、水動力計量混合加藥裝置及水力控制消毒加藥裝置，凈水器運行無須電源，特別適合無電力供應的山區鄉村使用。

原水濁度：  ≤1500 NTU，短期可達3000 NTU

出水濁度：  ≤1 NTU（特殊情況≤3 NTU）

反應時間：  8～12分鐘

穩流區流速：2.4-2.7毫米／秒

過濾速度：9-10米／小時

沖洗強度：15升／平方米·秒

沖洗時間：4-5分鐘

設備進水水頭：≥9米（配置滿水自停裝置須≥12米）

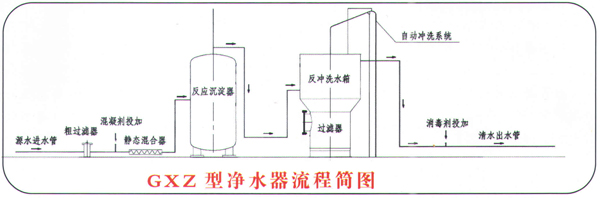

流程圖簡介

1、混凝劑的投加：

混凝劑的投加，是根據原水濁度的變化，經投藥設備控制投加混凝劑的數量，使混凝劑投加達到高優化，保證出水濁度。投加系統包括：壓力加藥罐或水動力計量混合加藥器。

2、混合：

混凝劑投加到原水中，經混合器將原水與混凝劑快速混合，混凝劑充分均勻地擴散于水體中，為后續混凝反應創造有利條件。設備配置的改良型管式靜態混合器具有小阻力高效率的優點，可節省混凝劑投加量20%-30%。

3、混凝反應：

混合后的原經混凝反應后，水中雜質懸浮物及膠體顆粒經反應生成均勻粗大的礬花，以利于后續的固液分離。反應器為新型盤管網格反應器。具有絮凝反應效率高，抗沖擊負荷能力強的優點，反應時間僅需5~6分鐘即可形成均勻密實、易于沉淀的礬花，產水量可以提高1倍左右。

4、沉淀：

經混凝反應后的水上升至沉淀區，水中礬花在沉淀達到固液分離的目的。沉淀區上升流速為2.7mm/S左右。沉淀采用新型的絮凝沉淀器大幅度提高沉淀效率，淀水濁度低于5度，減輕了濾池負擔節約大量反沖用水。

5、過濾：

沉淀后出水經濾池過濾，水中殘留的細小礬花被濾層截留保證出水濁度低于1UTN。濾速約為10M/h過濾器濾料采用φ0.8~φ1.2的均質石英沙濾料。過濾器具有自動反沖洗功能，既減少了管理工作量又確保了出水水質。

6、反沖洗：

過濾器工作一段時間后，濾層中截留的污物達到相當的量時，過濾層過濾阻力增大，造成過濾水量減少。這時設各自動對濾層進行反沖洗，把濾層中截留的污物反沖到排污溝排放，恢復濾池的過濾能力。反沖洗水由過濾器自帶水箱提供，反沖洗強度15I/s.m²，反沖洗歷時4~6分鐘。

7、消毒：

過濾出水經投加消毒劑后流入渚水池。CL-JXQ-GX-A型凈水器配套的消毒設備為二氧化氯發生器。CL-JXQ-GX-B型凈水器配套的消毒設備為水力控制消毒加藥裝置它是通過調節流經加氯桶的水量來控制消毒劑投加量，保證出水水質達到飲用水標準。

*  經以上工藝流程處理后，出水質即可達到《生活飲用水衛生標準》(GB5749-2006)的要求。
